Struktura vakuumskog mjerila otpornosti (Pirani vakuum mjerač)

Vakuumski merač otpora, poznat i kao Pirani merač, odražava promene pritiska na osnovu promjena otpornosti na vruću žlijebu. Uglavnom se sastoji od mernih i mernih krugova. Opseg merenja od 104 do 10-1 Pa.

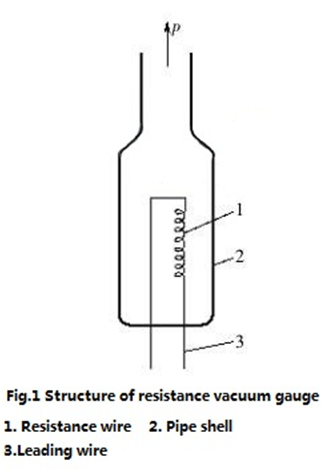

Struktura merača otpornosti je prikazana na slici 1. Cilindrična spiralna vruća žica navijena sa žicom otpornosti na visoke temperaturne koeficijente je zatvorena u kućište regulatora. Oba kraja vreće žice se izvode iz cevi merača i povezuju mernu liniju. Merna granata se može napraviti od metala ili stakla. Metalna školjka ima prednosti izdržljivosti, praktičnog uklanjanja vrućih filamenta itd. Nedostaci su loši učinci zaptivanja i visoka cena. Staklena školjka ima prednosti dobrih performansi zaptivanja i niske cijene, a nedostatak je što se lako ošteti.

Temperaturni koeficijent otpornosti i otpornost nekih otpornih žica koje je navarena žica za grejanje prikazane su u Tabeli 4-1, među kojima se najčešće koriste volfram, platina i nikal. Da bi se obezbedila stabilnost rada vruće žice, pored čišćenja površine vrele žice, ponekad se na površini vrele žice nanosi tanak sloj stakla, kvarca ili tantala kako bi se izbjegla oksidacija ili kontaminacija vrućeg žica žica kada se koristi pod visokim pritiskom. Međutim, veruje se da će ova metoda povećati toplotnu inerciju.

Metal: Talijanska platina nikal hrom Iridijum molibden željezni bakar srebro

Temperatura otpornosti

Koeficijent u 0 ℃ 4,82 3,9 6,0 2,5 4,1 4,71 6,0 4,3 4,29

(10 ^-3 · ℃ ^-1 )

Otpornost u 0 ℃ 5.1 9.2-9.6 6.84 12.9 4.85 5.71 9.7 1.67 1.59

px10 ^-8 (Ω · m)

Tabela 4-1 Koeficijent temperature otpornosti i otpornost nekih metala
