Struktura i shema dijagrama molekularne pumpe

Osnovne komponente molekulske pumpe su rotirajuće lopatice i stacionarne lopatice (slika 1). Brzina rotacije rotirajućeg sečiva dostiže 1800 do 90000 obrtaja u minuti, a brzina na vrhu sečiva dostiže nekoliko stotina metara u sekundi, što je blizu prosečnoj brzini molekula. A molekuli gasa se transportuju do izduvnog porta sudarenjem s njim. Kada rotirajuće sečivo koje je podešeno da se rotira sa velikom brzinom, verovatnoća da se molekuli gasa kreću od usisne strane do izduvne strane je A, a verovatnoća da se molekuli gasa kreću od izduvne strane do usisne strane je B. Rotirajuće oštrice udaraju u molekule gasa, onda molekuli gasa udari u fiksno sečivo i leti do sledećeg rotirajućeg sečiva, na kraju se molekul gasa izbacuje u izlazni priključak, čime A> B postiže funkciju izduvnih gasova.

Brzina izlaza molekularne pumpe = Otvorena površina usisne strane × 11,6 × A / Bp

U formuli, p se odnosi na povećanu vrednost pritiska.

Što je veći od ugla sečiva, veća brzina izduvavanja je manja od stepena kompresije. Ako je ugao oštrice mali, brzina izduvnih gasova je niska i odnos kompresije je veliki. Skoro izlazna brzina molekulske pumpe ne utiče na tip gasa, a maksimalni pritisak pumpe može biti 10-8 Pa, ali će brzina izduvnih gasova biti smanjena za lake molekule / atome.

Kao vrsta mehaničke pumpe sa visokom brzinom rotacije, molekularna pumpa zahtijeva visoku ravnotežu i veoma je krhka za čvrste strane materije. Obično je na ulazu na njega postavljen metal filter. Kada molekularna pumpa radi, oštrice mogu biti oštećene ako se pritisak naglo pogorša.

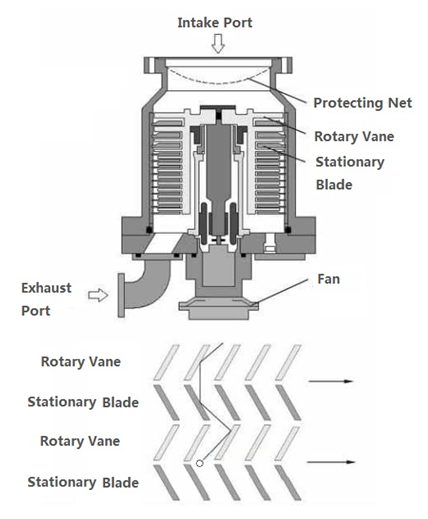

Fig.1 Struktura i šematski dijagram molekulske pumpe

Konvencionalne molekulske pumpe koriste ležajeve kako bi osigurali brzu rotaciju lopatica. Ali molekularna pumpa nove vrste usvaja magnetnu levitacionu strukturu, čime se brzina sečiva kontinuirano povećava, a istovremeno je molekularna pumpa pogodnija za ultra-visoki vakuumski sistem, takođe, produžava vijek trajanja molekularna pumpa.

U poređenju sa rotacionim vanjskim pumpama zapremljenim uljanim motorima i suvim pumpama turbo-tipa, molekularne pumpe imaju čistije radno okruženje i mogu postići izuzetno visoke vakuumske nivoe. Međutim, molekularne pumpe ne mogu raditi pri atmosferskom pritisku, a moraju se koristiti u kombinaciji sa drugim grubim vakuum pumpama (rotacione vanjske pumpe sa uljnom zaptivom ili turbo suvim pumpama) koje mogu raditi pri atmosferskom pritisku. Molekulska pumpa ima komplikovanu strukturu i visoku cijenu, a postoji vibracija tokom rotacije velike brzine.
