Molekularna pumpa za podmazivanje maziva

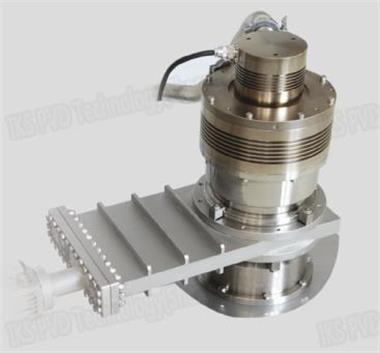

TYFB-1300Z Molekularna pumpa za podmazivanje maziva Uvod Jedinstvena molekularna pumpa serije TY sastoji se od turbo-molekulske pumpe i pumpe za povlačenje ploče. Turbo-molekularna pumpa ima veliku brzinu količine degazacije i visokog odnosa pritiska u molekularnom toku. Vučna pumpa ima visoku ...
- Uvod u proizvod
Uvod
Složena molekularna pumpa serije TY se sastoji od turbo-molekularne pumpe i pumpe za povlačenje ploče. Turbo-molekularna pumpa ima veliku brzinu količine degazacije i visokog odnosa pritiska u molekularnom toku. Pumpa za povlačenje ima visoku brzinu i visok stepen pritiska dok je u visokoj snazi tlaka. Ima prednosti obe pumpe. Nakon toga se proširuju raspon primene molekularne pumpe.
Složena molekularna pumpa nema poseban zahtev za gas koji je pumpao i nema praćenje memorije. Zbog visokog odnosa pritiska za gas visoke molekulske mase, pumpa može stvoriti vrlo čist visok vakuum i ekstra visok vakuum bez opremanja hladne zamke i uljane pregrade. Složena molekulska pumpa se može koristiti u oblasti elektronike, metalurgije, hemikalija, naučno-tehnoloških istraživanja i vakuum tehnologije itd.
Funkcija strukture
TYFB-Z maziva za podmazivanje masti koriste precizne ležajeve kao podrsku, sa vodenim hlađenjem ili vazdušnim hlađenjem kao svojom metodom hlađenja. Operacija rotora je stabilna nakon dinamičke ravnoteže mašine. Tri-fazni tip kaveza miša se koristi kao vozač pumpe. Podmazivanje masti se koristi za podmazivanje ležajeva, ovaj metod je lak i pouzdan, tako da može zadovoljiti zahtjeve bilo koje vrste uglovnog prostora za ugradnju.
Specifikacija
Vakuum prirubnica | 200 CF | 200 ISO-K | |
Podnožje prirubnice cevi | 40 KF | ||
Prirubnica sa zaštitnim gasom (antikoroziona) | 16 KF | ||
Brzina pumpe L / S | 1300 | ||
Odnos kompresije | N2 | > 109 | |
H2 | > 1X104 | ||
Konačni pritisak (Pa) | <8 ×=""> | <5 ×=""> | |
Brzina rotacije (o / min) | 24000 | ||
Korišćenjem ležišta | Podmazivanje podmazujućeg keramičkog ležišta | ||
Vibraciona vrijednost | ≤0.1μm | ||
Vreme početka (min) | 5 | ||
(Preporučeno) Bočna pumpa (L / S) | 8-15 | ||
Režim hlađenja | Voda hlađenje (vazdušno hlađenje) | ||
Temperatura rashladne vode (℃) | ≤20 ℃ | ||
Količina protočne vode za hlađenje (L / min) | 1 | ||
Pozicija ugradnje | Svaki ugao ° | ||
Težina pumpe (kg) | ≈27 | ||
Prednost
● Spustite librisanje i buku.
● Jednostavno je nabaviti visoki ili ultra visoki vakuum.
● Specijalni dizajn na rotu za visoku sigurnost i stabilnost.
● Imajte mogućnost visokog otpornog pritiska za podlogu.
Aplikacija
TYFB-1300Z maziva za podmazivanje maziva mogu se široko koristiti u oblasti vakuuma uključujući elektroniku, metalurgiju, hemijsku industriju i naučna istraživanja kao što su visokoenergetski akcelerator, kontrolisani termonuklearni reaktor, istraživanje fizike plazme, fizika površina i analitički instrument, poluprovodnički i proizvodnju optičkih komponenti, ravnog ekrana, solarne baterije, vakuumske prevlake, talasiranja vakuuma i tako dalje.

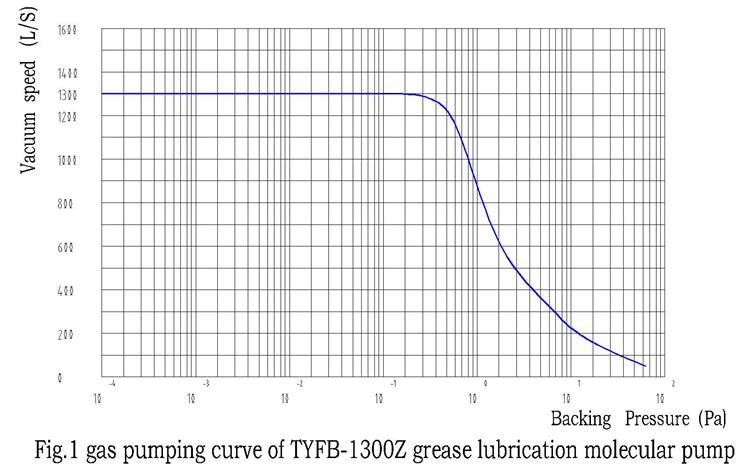

Krivulja brzine pumpe TYFB-1300Z Molekularne pumpe za podmazivanje maziva

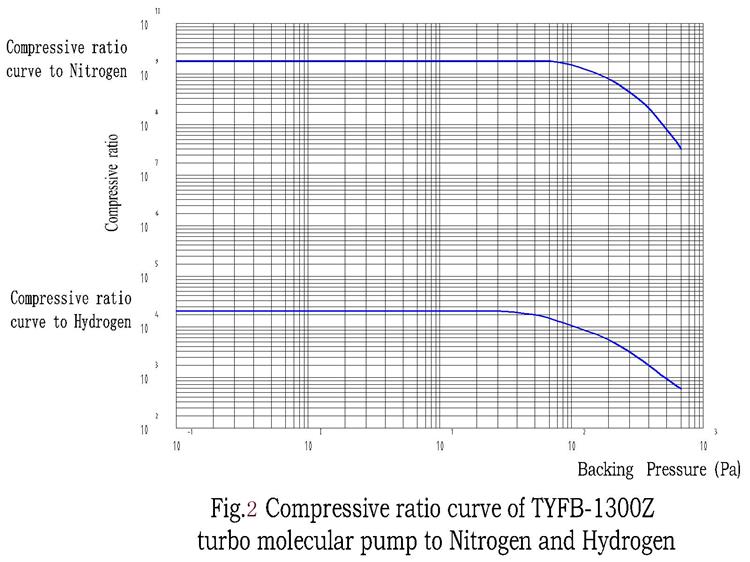

Krivulja odnosa pritiska TYFB-1300Z maziva podmazivanje molekularnih pumpi za azot i vodonik

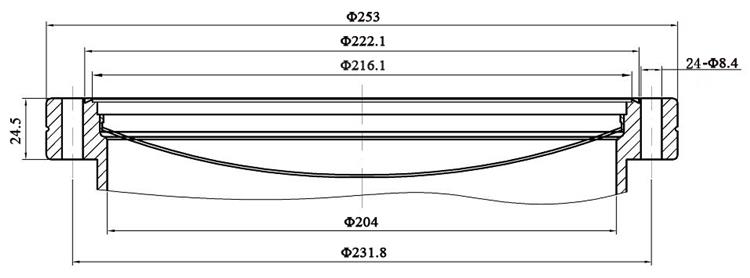

Veličina TYFB-Z maziva za podmazivanje spoja molekulske pumpe visokog vakuuma povezuje sa prirubnicom 200CF

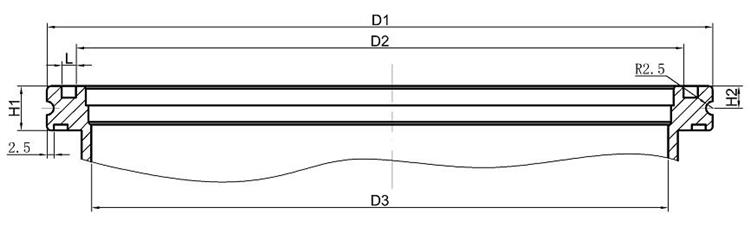

Veličina TYFB-Z maziva za podmazivanje spoja molekulske pumpe visokog vakuuma sa prirubnicom 200 ISO-K

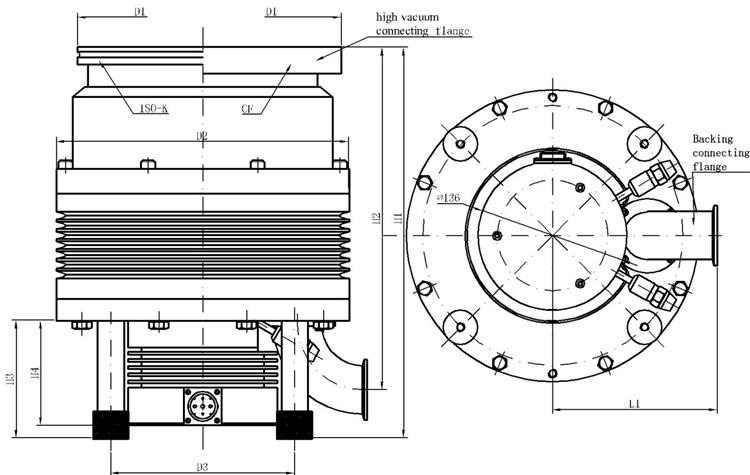

Shema veličine TY serije spojenih molekulskih pumpi koji se povezuju sa prirubnicom
Veličina TYFB-1300Z spojena molekularna pumpa visokog vakuuma povezuje sa prirubnicom
Tip pumpe | TYFB-1300Z | |
Vrsta vakuumske prirubnice | 200 CF | 200 ISO-K |
D1 | φ253 | φ240 |
D2 | φ267 | φ267 |
D3 | □ 167.6 | □ 167.6 |
L1 | 142 | 142 |
L2 | 152 | 152 |
H1 | 393 | 393 |
H2 | 108 | 108 |
H3 | 135.5 | 135.5 |
H4 | 104 | 104 |
Vijak za pričvršćivanje stuba | 4-M8 | 4-M8 |
