Tri zajedničke specifikacije vakuum Prirubnice (CF/KF/ISO)
Feb 26, 2018| 1. Conflat Flang (CF prirubnica) je vrsta prirubnicom koristi u ultra visoki vakuum. To je vrsta metala Statički pečat koji može izdržati visoke temperature pečenja.
● The CF vakuum zglobova su pogodne za ultra visoki vakuum aplikacije. Nazivni Promjer uključuju: DN16, 40, 63, 100, 160, 200, 250.
● Po standardima proizvodnje uključuju: ISO 3669.
● Važećim vakuum je do 10-12mbar.
● prirubnica brtvene materijale: Viton, PTFE, Bakar, itd.
● prirubnice materijal: 304, 316 inoxa itd
● The CF vakuum konektor se sastoji od prirubnica, Bakreni prsten.
2.KFprimjenjuje se brzi istovar prirubnica u vakuum sustav. Sastoji se od sljedećih komponenti: dva simetrično raspoređen KF prirubnice, O-ring, Centriranje nosača i spona. Nema potrebe da koristite bilo koji drugi alat, jednostavno preklopivši disk matice rukom popustiti ili nategnuti veza.
● KF vakuum zajednički je male veličine brzo montirati prirubnicu joint. Nazivni Promjer veličine uključuje: DN 10, 16, 25, 40, 50.
● Po standardima proizvodnje uključuju: DIN 28403, ISO 2861.
● Važećim vakuum je do 10-8mbar.
● Prirubnica brtvene materijale: Viton, Buna, silikon, EPDM, Al itd.
● Prirubnica materijala: 304, 316 inoxa itd.

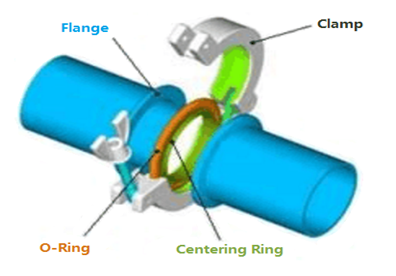

● KF vakuum konektor se sastoji od flang, obujmica, O-Ring i Centriranje prsten.
3. ISO prirubnice i cijevi se mogu koristiti u različitim aplikacijama iz atmosferskog tlaka za visoki vakuum. Promjer cijevi je više od 50mm (2 u.). Ako koristite Viton O-ring, to može biti pečeno na 150℃. Dvije najčešće korištene forme ISO prirubnice su ISO-K i ISO-F.
● Zajednički ISO K i ISO-F vakuum je veliki vakuum zglobova. Nazivni Promjer veličine uključuje: DN 63, 100, 160, 200, 250, 320, 400, 500 i 630.
● Po standardima proizvodnje uključuju: DIN 28404，ISO 1609.
● Može se primijeniti na prigoda koje vakuum stupanj je do 10-8mbar.
● Prirubnica brtvene materijale: Viton, Buna, silikon, EPDM, Al itd.
● Prirubnica materijala: 304, 316 inoxa itd.

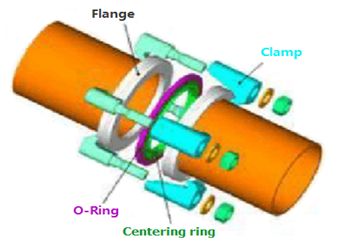

(1) ISO K vakuum konektor se sastoji od flang, obujmica, O-Ring i Centriranje prsten.

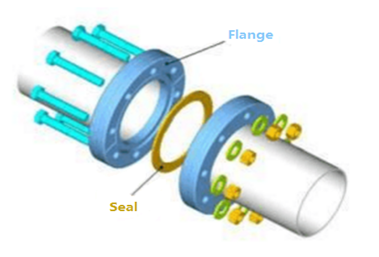

(2) ISO-F vakuum konektor se sastoji od flang, o-prsten i Centriranje prsten. Razlika s ISO-K je prirubnicu je pričvršćeni.
