Uobičajeni tipovi jedinica niskog vakuuma
Oct 02, 2023| Uobičajeni tipovi jedinica niskog vakuuma
Slika 5-3 prikazuje jedinicu niskog vakuuma uljno zatvorene mehaničke pumpe, a slika 5-4 prikazuje grupu vazdušnih pumpi uljno zatvorene mehaničke pumpe sa uljnom zamkom, koja je pogodna za taloženje hemijske pare uređaja, vakuumske ambalaže, farmaceutske industrije i drugih oblasti.

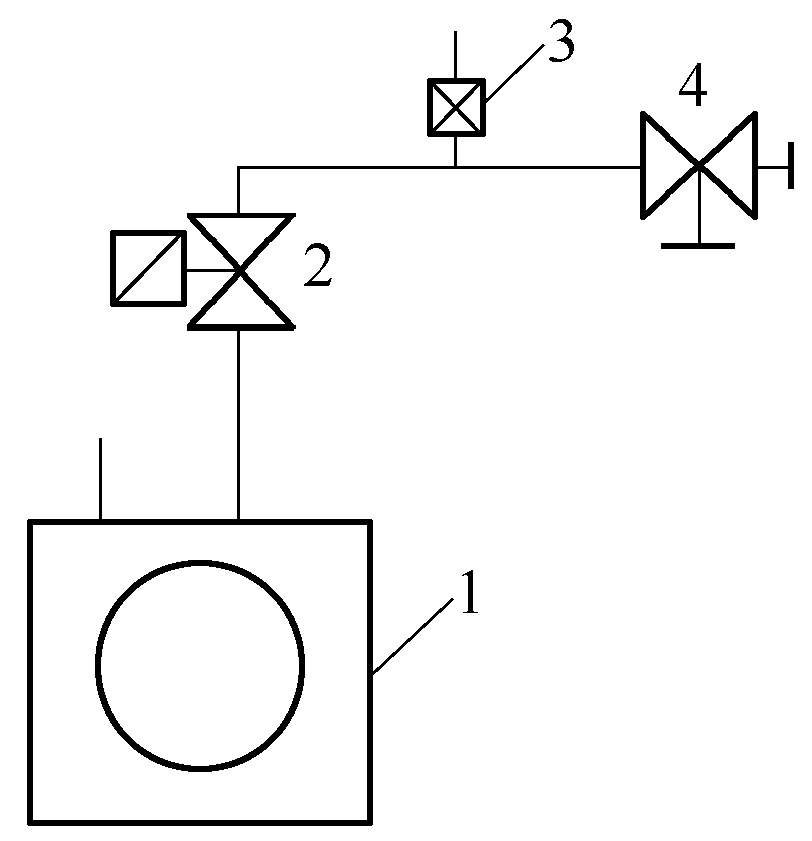

▲ Slika 5-3 Uljna brtva mehanička pumpa jedinica niskog vakuuma: 1- mehanička pumpa 2- ventil za odzračivanje 3- mjerač termoelementa 4- ventil cjevovoda
▲ Slika 5-4 Jedinica niskovakumske komore sa hvatačem ulja: 1- mehanička pumpa 2- ventil za odzračivanje 3- hvatač ulja 4- mjerač termoelementa 5- ventil cjevovoda

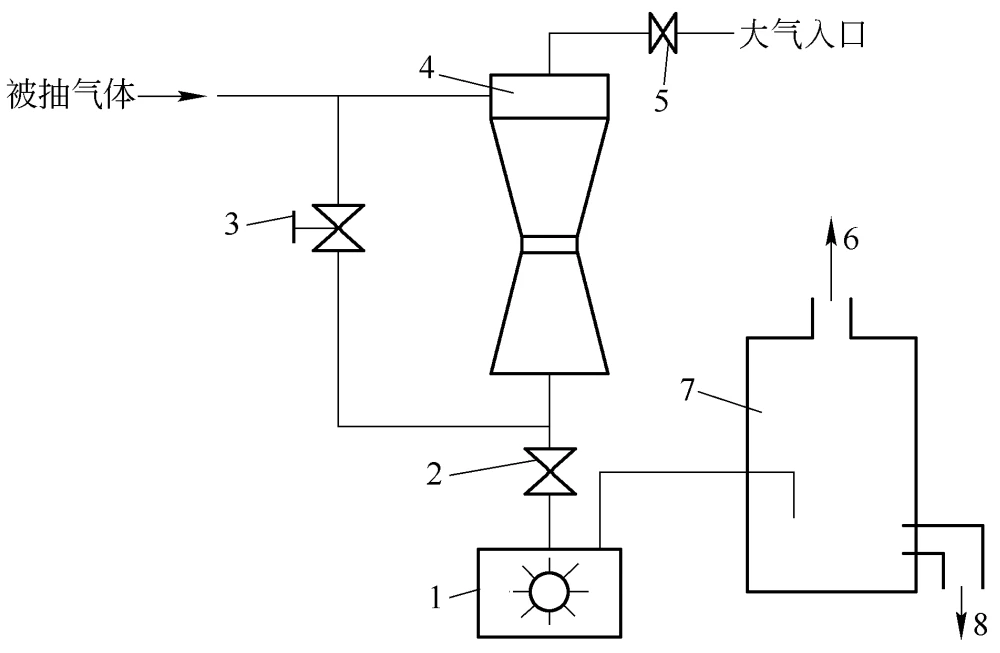

▲ Slika 5-5 Dvostepena vodena prstenasta pumpa - Jedinica zračne mlazne pumpe: 1- vodena prstenasta pumpa 2- nepovratni ventil 3- ventil cjevovoda 4- zračna mlazna pumpa { {7}} ventil za ulaz zraka 6- izduvni ventil 7- separator zraka i vode 8- odvodni otvor
